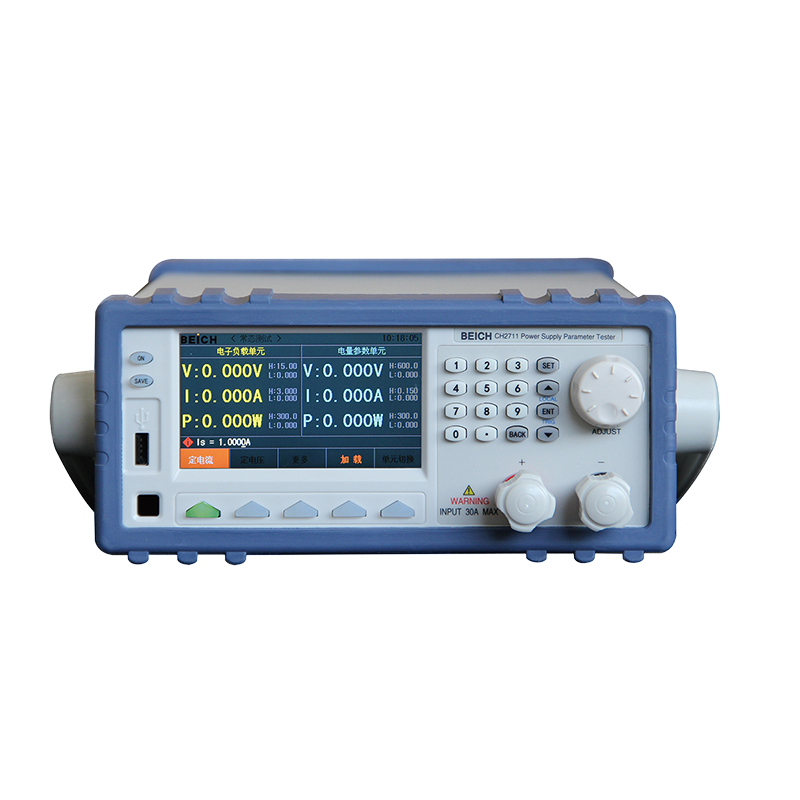

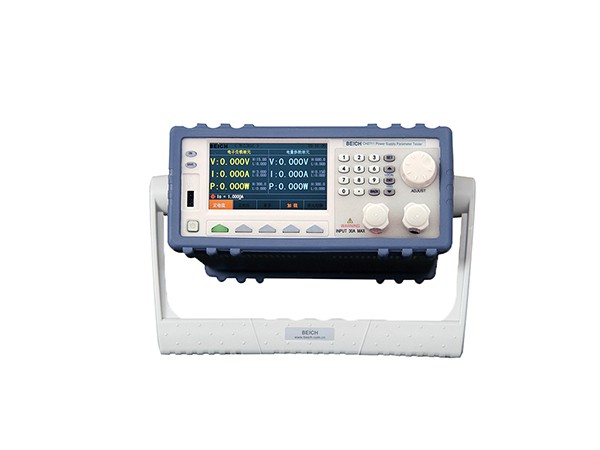

CH2700電源綜合測試儀系列集成高精度電子負載與數字功率計的所有測量參數，被測電源的輸入及輸出參數同時測量顯示，強大的編程列表測試功能極大的提高了測試效率。
電子負載部分采用500kHz高速采樣AD，擁有0.0001的顯示分辨率， CR-LED測試模式，列表測試模式等全面的負載測試功能測試各類電源游刃有余。
數字功率計部分采用了最新測量原理，超強的抗干擾能力保證測試的精確度與一致性，全自動量程切換真有效值測試應對各類電源測試。
電子負載及數字功率計可組合應用也可單獨應用，方便的一鍵頁面切換極高的展現了一機多用的靈活性與便利性。
性能特點：
■ 高清4.3寸TFT彩屏顯示，功率計與電子負載參數同時展現
■ 數字功率計與電子負載可組合應用也可單獨應用
■ 輸入電壓，電流，功率波形顯示功能
■ 功率計MAX HOLD 最大值鎖存功能，輕松獲取峰值數據
■ 最小測試電流0.05 mA，功率0.001W，適合待機功耗等微小功率測試（部分機型）
■ 強大的編程列表測試功能更適合產線應用
■ USB固件更新功能，方便功能定制及擴展
■ 標準上架尺寸，前后框采用柔性橡膠材料，美觀、防滑
技術參數：
| 型號 | CH2711 | CH2711A | CH2722 | CH2722A | ||
| 額定值 | 電子負載輸入電壓 | 0 ~ 150V | 0 ~500V | 0 ~ 150V | 0 ~500V | |
| 電子負載輸入電流 | 0.1mA ~ 30A | 0.1mA ~ 15A | 0.1mA ~ 30A | 0.1mA ~ 15A | ||
| 電子負載輸入功率 | 150W | |||||
| 功率計輸入電壓 | 5-600V AC(量程自動切換)，峰值電壓:700V AC，最小測試電壓5V AC分辨力0.1V | |||||
| 功率計輸入電流 | 10mA-20A AC(量程自動切換)，峰值電流:26A AC，最小測試電流10mA AC | 0.05mA-5A AC(量程自動切換)峰值電流:6.5A AC最小測試電流0.05mA AC | ||||
| 功率計輸入功率 | 0.1W-12kW | 0.001W-3000W | ||||
| 電子負載參數指標 | ||||||
| 量程 | 精度 | 分辨率 | ||||
| 負載精度 | 0-9.9999V | ±（0.05%+0.03%FS） | 0.1mV | |||
| 10V-99.999V | ±（0.05%+0.03%FS） | 1 mV | ||||
| 100V-150V/500V | ±（0.05%+0.03%FS） | 10mV | ||||
| 0-9.9999A | ±（0.05%+0.05%FS） | 0.1mA | ||||
| 10-15A/30A | ±（0.05%+0.05%FS） | 1 mA | ||||
| 定電壓模式 | 1.5V-18V | ±（0.05%+0.03%FS） | 0.1mV/1mV | |||
| 1.5V-150V/500V | ±（0.05%+0.03%FS） | 10 mV | ||||
| 定電流模式 | 0-3A | ±（0.05%+0.05%FS） | 0.1mA | |||
| 0-15A/30A | ±（0.05%+0.05%FS） | 1mA | ||||
| 定電阻模式 | 0.05Ω-5Ω | ±（0.2%+0.2%FS） | 0.0001Ω | |||
| 0.5Ω-50Ω | ±（0.1%+0.1%FS） | 0.001Ω | ||||
| 5Ω-500Ω | ±（0.1%+0.1%FS） | 0.01Ω | ||||
| 500Ω-5KΩ | ±（1%+1%FS） | 0.1Ω | ||||
| 定功率模式 | 0-50W | ±（0.1%+0.1%FS） | mW | |||
| 0-150W | ±（0.1%+0.1%FS） | 10mW | ||||
| 0-300W | ±（0.1%+0.1%FS） | 0.1W | ||||
| 動態測試模式 | 最小脈寬Min plus width : 0.1ms最大脈寬Max plus width : 999s | |||||
| 列表測試模式 | 定電壓Rated Voltage，定電流Rated Current，定功率Rated Power | |||||
| 定電阻Rated Riesistance，短路SHORT，開路OPEN | ||||||
| 功率計參數指標 | ||||||
| 接線方式 | 單相 | |||||
| 測試參數 | 電壓V、電流A、有功功率W、功率因數PF、頻率Hz | |||||
| 測量形式 | 真有效值Trms | |||||
| 電壓輸入方式 | AC | |||||
| 功率因數量程 | 0.001-1.000計算方式:瓦特(W)÷[電壓(V)×電流(A)]=功率因數(PF) | |||||
| 頻率量程 | 45-65Hz | |||||
| 測量精度 | ±0.4% 讀數+0.1 %量程 | |||||
| 測量速度 | 5次/秒 | |||||
| 輸入阻抗 | ≥1MΩ(所有電壓檔) | |||||
| 整機參數 | ||||||
| 通訊接口 | RS-232C，USB Device | |||||
| 輸入電壓范圍 | 110V/220V AC, 50/60 Hz | |||||
| 尺寸及重量 | 215mm*88mm*335mm6kg | |||||
